| 订货号：RXE3020LH | 品牌：日本昭和技研 | 型号：RXE3015LH/RXE-1008SR |
| 货号：RXE3020LH | 产品别名：法兰座式阀 | 用途：接头 |
| 适用行业：接头 | 产品用途：接头 | 规格：RXE6165 |
| 是否跨境出口专供货源：否 |

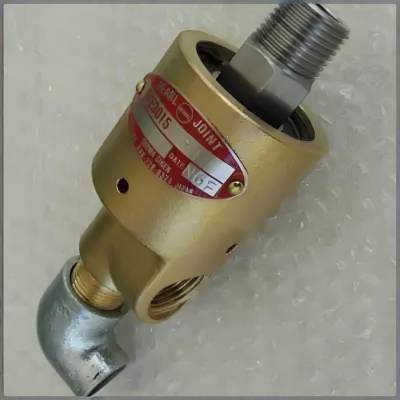

日本昭和技研旋转接头RXE3015LH/RXE-1008SR
单法兰座式 単式フランジ取付式
名称：旋转接头
型号：RXE2100 RXH2100
日本昭和技研
产品介绍
(株)昭和技研工業
RXE2100 RXH2100 (単式フランジ取付式)单法兰座式
共通仕様
流体RXE：水 温水 油 空気 ガス
RXH：温水 熱媒油 水
温度RXE：100℃
RXH：150℃
回転数1***～2***：3500min-1(r.p.m)
32A～40A：2000min-1(r.p.m)
50A～80A：750min-1(r.p.m)
圧力1***～2***：2.25MPa(23kgf/cm2)
32A～40A：1.67MPa(17kgf/cm2)
50A～80A：1.18MPa(12kgf/cm2)
パールロータリージョイントRXシリーズは、耐久性に優れ、極めて高度な性能を有し、使用条件に対応するRXE、RXHの2タイプがあります。
本器には、シール材としてファインセラミックと厳選されたカーボンシールリングが組み込まれ、シール面の2ライトバンド以内の超精密ラップ加工と合わせて高速回転?低トルクを実現、さらに回り止めキー溝付のフローティングシールリングの採用によってフローティングリングの高速回転での追従性が図られており、長期にわたるシールの安定性も実現されました。
本体の主材料として、ロータにはステンレス鋼を、ケーシングには銅合金を採用した耐久性のよい、画期的なロータリージョイントです。
シートリング(セラミック)とロータは一体物です。
使用圧力条件においては回転数で使用することは避けてください。
高速回転でのご使用の場合は、テーパーネジ取付を避け、平行ネジかフランジ取付をご採用ください。
空運転(流体を通さないで)は避けてください。
仕様1
型式タイプ呼称寸法
(A)型式番号Cdフランジ部
RO
RXE2115RXE152115Rc1/212.52562
RXE2120RXE202120Rc3/4183074
RXE2125RXE252125Rc1223580
RXE2132RXE322132Rc11/4305096
RXE2140RXE402140Rc11/2355096
RXE2150RXE502150Rc24865120
RXE2165RXE652165Rc21/25880136
RXE2180RXE802180Rc36890154
RXH2115RXH152115Rc1/212.52562
RXH2120RXH202120Rc3/4183074
RXH2125RXH252125Rc1223580
RXH2132RXH322132Rc11/4305096
RXH2140RXH402140Rc11/2355096
RXH2150RXH502150Rc24865120
RXH2165RXH652165Rc21/25880136
RXH2180RXH802180Rc36890154
仕様2
型式フランジ部FDLL3L4質量(kg)
PmtK
RXE211545810M82453118101381.1
RXE212054812M102965133114451.7
RXE212560912M103172146123482.1
RXE213275914M104183166139503.5
RXE214075914M104489174144504.0
RXE2150951014M1257115210172607.4
RXE21651101216M1273123242195609.9
RXE21801251520M12801382692146513.6
RXH211545810M82453118101381.1
RXH212054812M102965133114451.7
RXH212560912M103172146123482.1
RXH213275914M104183166139503.5
RXH214075914M104489174144504.0
RXH2150951014M1257115210172607.4
RXH21651101216M1273123242195609.9
RXH21801251520M12801382692146513.6
